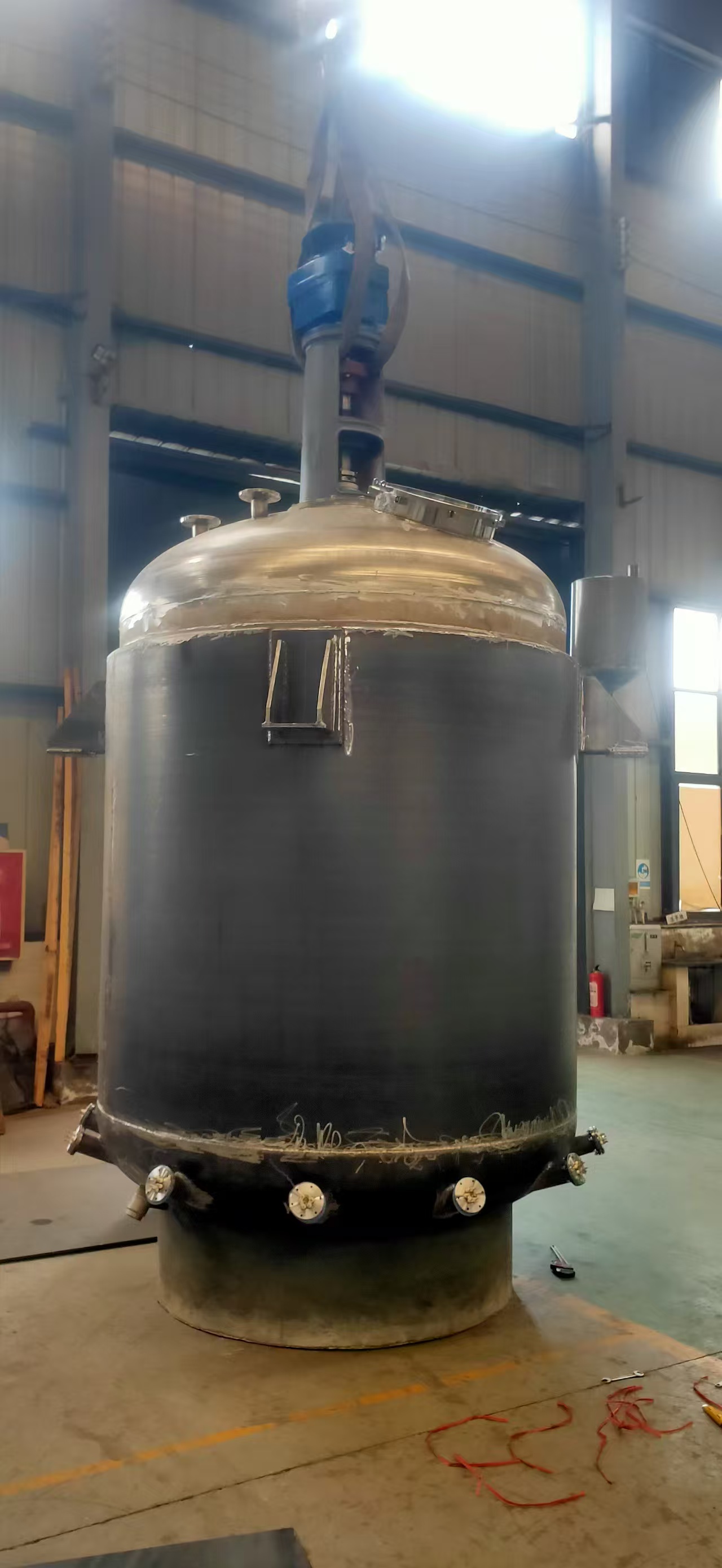

白乳膠反應(yīng)釜的工作原理基于聚合反應(yīng)工藝，通過精準(zhǔn)控制溫度、攪拌和原料配比，實(shí)現(xiàn)聚醋酸乙烯酯（白乳膠主要成分）的合成。

以下是核心原理及關(guān)鍵環(huán)節(jié)：

1. 原料混合與預(yù)熱

原料組成：以醋酸乙烯酯單體、引發(fā)劑（如過硫酸銨）、乳化劑（如聚乙烯醇）、水為主要原料，部分工藝添加增塑劑、穩(wěn)定劑等助劑。

混合過程：

先將乳化劑（如聚乙烯醇）溶于水，形成穩(wěn)定的水相體系。

再將醋酸乙烯酯單體與部分引發(fā)劑混合，形成油相體系。

通過反應(yīng)釜的攪拌系統(tǒng)（如錨式攪拌器），將油相逐步滴入水相，在乳化劑作用下分散成微小液滴，形成乳狀混合液。

2. 聚合反應(yīng)啟動與控溫

引發(fā)聚合：升溫至60~90℃（通過夾套加熱或蒸汽加熱實(shí)現(xiàn)），引發(fā)劑分解產(chǎn)生自由基，觸發(fā)醋酸乙烯酯單體的自由基聚合反應(yīng)，單體分子鏈逐步增長，形成聚醋酸乙烯酯膠體。

溫度控制：

反應(yīng)為放熱反應(yīng)，需通過夾套循環(huán)冷卻水或?qū)嵊涂刂茰囟?，避免暴聚（反?yīng)失控導(dǎo)致產(chǎn)物性能劣化）。

溫度波動會影響聚合度和分子量分布，進(jìn)而影響白乳膠的粘度、粘接強(qiáng)度等指標(biāo)。

3. 攪拌與反應(yīng)均勻性

攪拌作用：

確保油相單體均勻分散在水相中，避免局部濃度過高導(dǎo)致反應(yīng)不均。

強(qiáng)化傳熱效率，防止釜內(nèi)溫度分層。

常見攪拌轉(zhuǎn)速為10~60 r/min，低速攪拌可減少泡沫產(chǎn)生，適合乳液體系。

4. 反應(yīng)終點(diǎn)與后處理

反應(yīng)時間：全程約3~6 小時，隨配方和釜體容積調(diào)整。

終點(diǎn)判斷：通過檢測乳液粘度、固含量（一般 50%~60%）或殘余單體含量（需低于 1%）確認(rèn)反應(yīng)完成。

后處理：反應(yīng)結(jié)束后降溫至室溫，加入助劑（如消泡劑、pH 調(diào)節(jié)劑）調(diào)整性能，最終通過出料口放出成品白乳膠。

關(guān)鍵工藝優(yōu)勢

連續(xù)化生產(chǎn)：大型反應(yīng)釜（容積可達(dá) 5000L 以上）支持批量生產(chǎn)，提升效率。

環(huán)保性：水作為分散介質(zhì)，避免有機(jī)溶劑揮發(fā)，符合環(huán)保要求。

靈活性：通過調(diào)整配方和工藝參數(shù)，可生產(chǎn)不同粘度、干燥速度的白乳膠，適配木材、紙張、織物等多種基材。
